1. Introducción: La radiografía exacta del consumo eléctrico de tu hogar
Saber cuánta electricidad gasta tu vivienda mirando únicamente la factura mensual a mes vencido es como intentar conducir un coche mirando solo por el retrovisor. No sabes qué electrodoméstico está disparando la factura, si las placas solares están inyectando excedentes a la red o si tienes consumos fantasma nocturnos.

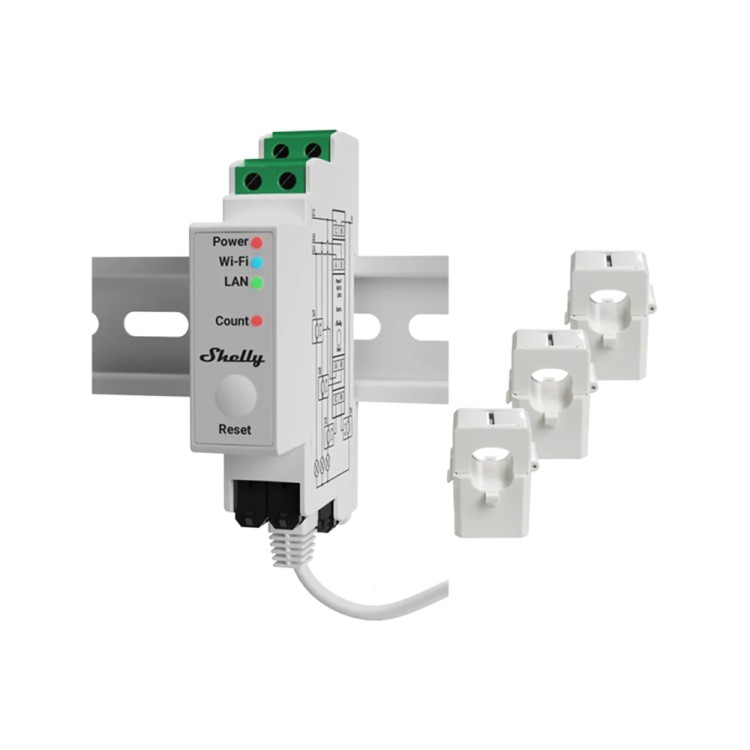

El Shelly Pro 3EM es el buque insignia de la división profesional del fabricante europeo Allterco (Shelly). Diseñado para montarse directamente sobre el carril DIN del cuadro eléctrico, incorpora transformadores de corriente tipo pinza de 120A y puerto de red Ethernet RJ45, convirtiéndose en la herramienta definitiva para auditoría energética y control fotovoltaico en 2026.
2. Flexibilidad de Instalación: Trifásica o 3 Circuitos Monofásicos
Una de las grandes virtudes del Shelly Pro 3EM es su extraordinaria versatilidad de configuración:
- En instalaciones trifásicas (380V - 400V): Monitoriza las tres fases simultáneamente (
Fase A,Fase B,Fase C), midiendo tensión, intensidad, potencia activa (W), potencia reactiva (VAR) y factor de potencia cos(φ) con cálculo vectorial neto. - En instalaciones monofásicas convencionales (230V): Puedes utilizar las tres pinzas de forma independiente para medir:
- Pinza 1: Consumo general total de la vivienda en el IGA.
- Pinza 2: Producción de la instalación solar fotovoltaica o kit de balcón.
- Pinza 3: Línea dedicada del cargador de coche eléctrico (VE) o de la bomba de calor de aerotermia.
┌─────────────────────────────────────────────────────────────┐
│ CONEXIÓN DE SHELLY PRO 3EM EN CUADRO ELÉCTRICO │
├─────────────────────────────────────────────────────────────┤
│ [Acometida General 230V/400V] │
│ │ │
│ ▼ │
│ [IGA General] ──► [Pinza TI 120A Fase A] ──► [Consumos A] │
│ ──► [Pinza TI 120A Fase B] ──► [Consumos B] │
│ ──► [Pinza TI 120A Fase C] ──► [Placas Solar]│
│ ▲ │ (Cables de señal pinzas) │
│ │ (Alimentación VA,VB,VC,N) │
│ ┌──────┴────────────────────▼───────────────────────────┐ │
│ │ Shelly Pro 3EM (3 Módulos DIN / Ignífugo V-0) │ │
│ │ ├─ Ethernet RJ45 Cableado / WiFi / Bluetooth │ │
│ │ └─ Relé libre de potencial para contactor externo │ │
│ └──────────────────────────┬────────────────────────────┘ │
│ ▼ │
│ [Home Assistant Energy Dashboard / Red Local WebSocket] │
└─────────────────────────────────────────────────────────────┘3. La importancia crítica del puerto Ethernet RJ45
Los medidores domóticos convencionales que dependen exclusivamente de Wi-Fi sufren continuas desconexiones cuando se instalan dentro de cuadros eléctricos cerrados con puertas metálicas, las cuales actúan como una jaula de Faraday bloqueando las ondas de radio.
El Shelly Pro 3EM soluciona esto de raíz:
- Incorpora una toma Ethernet RJ45 Gigabit que se conecta directamente por cable de red al router o a un switch del cuadro.
- La latencia de respuesta cae a unos inapreciables 6 milisegundos.
- La estabilidad es del 100%: ni una sola pérdida de paquetes ni desconexión en meses de monitorización intensiva.
4. Medición Bidireccional de Precisión Clase B (Solar Friendly)
Para quienes tienen paneles solares en el tejado o microinversores de balcón, medir la energía no es una tarea trivial:
- Un medidor de baja calidad confunde la dirección de los electrones y suma la energía solar inyectada como si fuera consumo propio.
- El Shelly Pro 3EM realiza una medición real en cuatro cuadrantes: detecta con precisión milimétrica si la potencia es positiva (importando electricidad de la red) o negativa (exportando excedentes limpios a la red exterior).
- Su certificación de precisión Clase B (IEC 62053-21) garantiza una desviación de medida inferior al 1%, clavando los datos registrados en comparación con el contador inteligente oficial de la compañía distribuidora (Iberdrola, Endesa, Naturgy, etc.).
5. Integración con el Home Assistant Energy Dashboard
En Home Assistant, el Shelly Pro 3EM es el rey indiscutible:
- Gracias al protocolo WebSocket local y la detección mDNS, Home Assistant lo descubre automáticamente sin necesidad de instalar complementos externos ni configurar claves de nube.
- Al acudir a la sección Ajustes > Paneles de Control > Energía, basta con asignar:
- Consumo de la red:
sensor.shellypro3em_total_active_energy - Retorno a la red:
sensor.shellypro3em_total_active_returned_energy
- Consumo de la red:
- En menos de 2 minutos tienes un diagrama de flujo energético profesional en tiempo real con cálculo del coste económico en euros de tu factura.
6. Veredicto del Equipo Técnico
El Shelly Pro 3EM es el estándar de oro en monitorización eléctrica doméstica y terciaria en 2026. Robusto, seguro, ultrarrápido gracias a su puerto Ethernet físico y con una precisión milimétrica que compite con equipos industriales de miles de euros, es el cerebro que todo hogar con placas solares, aerotermia o coche eléctrico necesita tener en su cuadro de luces.
